Langkah - Langkah Merakit Komputer

1. Memasang Motherboard.

cara memasang motherboard

Untuk memasang Motherboard pada casing yaitu letakkan motherboard pada tray casing dan sesuaikan lubang antara casing dan lubang motherboard, lalu kunci dengan sekrup.

2. Pasangkan Processor, CPU Cooler dan Memory/RAM ke Motherboard.

Processor adalah sebuah IC yang mengontrol keseluruhan jalannya sebuah sistem komputer dan digunakan sebagai pusat atau otak dari komputer yang berfungsi untuk melakukan perhitungan dan menjalankan tugas. Processor terletak pada socket yang telah disediakan oleh Motherboard, dan dapat diganti dengan Processor yang lain asalkan sesuai dengan socket yang ada pada Motherboard. Salah satu yang sangat besar pengaruhnya terhadap kecepatan komputer tergantung dari jenis dan kapasitas Processor.

A. Cara memasang Processor adalah sebagai berikut :

cara memasang prosesor

• Buka pengunci Socket Processor pada Motherboard seperti yang terlihat pada gambar di atas.

• Pasangkan Processor ke Motherboard. (PENTING...! Perhatikan bahwa Processor mempunyai tanda pada salah satu sudutnya, dalam hal ini biasanya ditandai dengan lekukan, lubang atau anak panah).

• Cocokan tanda tersebut dengan tanda yang ada pada Socket Processor (Jika Anda melakukan hal tersebut di atas dengan tepat, maka Processor akan dapat dimasukkan ke socketnya dengan baik dan benar).

• Kemudian kunci kembali socket tersebut, dengan cara menekan tuas kebawah dan mengaitkan pada pengunci yang ada.

B. Cara Memasang CPU Cooler (Pendingin CPU) :

cara memasang cpu

• Siapkan CPU Cooler dan Pasta Processor.

• Lapisi Processor yang sudah terpasang dan permukaan CPU Cooler dengan pasta yang sudah dipersiapkan tadi.

• Kemudian pasangkan CPU Cooler tepat diatas Processor yang sudah terpasang, lalu kencangkan pengunci pada CPU Cooler.

• Hubungkan daya yang terdapat pada CPU Cooler dengan Motherboard.

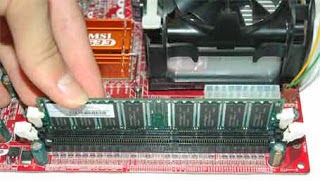

C. Cara Memasang Memory/RAM :

Cara Memasang Memory atau RAM

• Perhatikan slot memory Anda, apakah sudah sesuai dengan jenis memory yang Anda gunakan.

• Jika sudah sesuai, maka pasangkan memory komputer Anda pada slot yang sudah disediakan.

• Kemudian klik pengait pada masing-masing ujung memory agar memory tidak bergerak-gerak.

3. Memasang Power Supply.

Memasang Power Supply

Biasanya kalau kita membeli casing pasti power supply sudah terpasang. Nah apabila power supply belum terpasang caranya memasangnya perhatikan gambar di atas yaitu Memasang Power Supply.

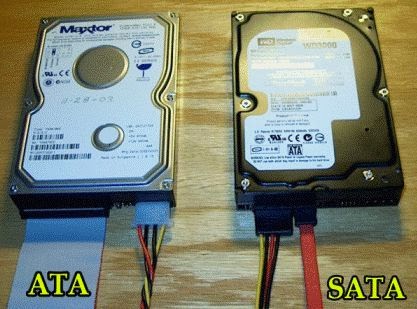

4. Memasang Hardisk dan CD/DVD Drive.

memasang hardisk sata maupun ata



Sebelum memasang Hardisk ke casing langkah pertama yang harus anda lakukan adalah mengenal jenis Hardisk yang akan Anda gunakan. Untuk Hardisk yang sering digunakan saat ini yaitu Hardisk ATA dan SATA. Jika Anda Menggunakan Hardisk ATA maka kabel penghubung dari Hardisk ke Motherboard yang harus Anda gunakan adalah Kabel IDE, dan jika Anda menggunakan Hardisk SATA maka silahkan gunakan kabel SATA. Perbedaan kabel IDE dan SATA terletak pada fisik kabel, kabel ATA lebih lebar dari pada kabel SATA. Biasanya kabel ATA digunakan untuk beberapa perangkat lain selain dari pada Hardisk seperti CD/DVD-ROM.

A. Cara memasang Hardisk adalah sebagai berikut :

Cara memasang jumper hardisk

• Pertama, aturlah jumper pada hard disk. Jumper ini ada di bagian belakang hardisk dan memiliki tiga sampai lima pasang pin. Bila hardisk yang akan Anda pasang cuma satu, maka setlah jumper ke posisi "MASTER". Jika ada dua hardisk, maka cabut jumper hard disk ke dua dan posisikan sebagai "SLAVE". Petunjunk pemasangan jumper biasanya ada pada sisi atas hardisk.

• Pasang kabel data SATA pada port data di belakang hardisk. Pemasangannya tidak sulit. Cocokkan saja ujung kabel dengan port data di hardisk, jadi tidak mungkin terbalik. Lalu, pasang ujung satunya dari kabel data tersebut pada port SATA 1 atau primary SATA pada Motherboard. Cara pemasangannya sama dengan pemasangan ke hardisk. Untuk lebih jelas nya perhatikan gambar di bawah ini, klik gambar untuk memperbesar nya :

memasang kabel IDE hardisk

• Kemudian letakkan hardisk pada tempat yang sudah disediakan di casing, biasanya ada beberapa slot, kemudian kencangkan dengan skrup yang tersedia. Setelah itu pasanglah kabel power dari Power Supply ke Hardisk seperti gambar langkah 4 di atas. Jika Power Supply Anda model lama yang tidak mempunyai kabel power untuk SATA, Anda bisa menggunakan kabel power Konverter Untuk lebih jelas nya perhatikan gambar kabel power konverter di bawah ini, klik gambar untuk memperbesar :

kabel power konverter

B. Cara pemasangan CD/DVD drive adalah sebagai berikut :

Untuk pemasangan CD/DVD drive ini kurang lebih sama dengan pemasangan Hardisk. Hanya penempatannya saja yang sedikit berbeda, biasanya CD/DVD Drive ditempatkan pada bagian teratas pada casing. Sebelum menempatkan CD/DVD Drive, buka dulu penutupnya yang terbuat dari plastik, Kemudian tekan penutupnya dari bagian dalam.

5. Merakit kabel komputer.

Setelah semua komponen komputer terpasang, langkah selanjutnya adalah merakit kabel-kabel komputer, baik kabel I/O, kabel hardisk, kabel CD ROM, Kabel power CPU dll. Anda cukup memperhatikan gambar berikut ini untuk panduan Anda memasang kabel-kabel untuk merakit komputer Anda.

Sebaiknya Anda benar-benar memperhatikan langkah yang satu ini, karena ini merupakan salah satu yang paling central dalam merakit komputer, jika kabel yang Anda hubungkan ternyata salah maka akan berakibat fatal. Akan tetapi Anda tidak perlu khawatir berlebihan, setiap kabel sudah disetting sedemikian rupa agar berbeda dengan yang lain, jadi Anda tinggal mencocokkan saja dengan colokannya. Berikut adalah beberapa gambar untuk merakit kabel-kabel komputer, klik pada gambar untuk memperbesar gambar :


Merakit kabel komputer

6. Memasang Card Adapter.

Untuk Card Adapter yang bisanya dipasang adalah sound, video card, modem dan SCSI adapter. Cara pemasangannya yaitu : masukkan Card Adapter pada slot yang tersedia di motherboard, lalu tekan sampai konektor benar-benar masuk, kemudian beri sekrup sebagai penahan card. Untuk lebih jelas nya perhatikan gambar di bawah ini, klik gambar untuk memperbesar nya :

cara Memasang Card Adapter.

7. Tahap terakhir perakitan komputer.

Kalau semua langkah-langkah perakitan komputer sudah selesai, kini tutup dengan casing dan beri sekrup. Hubungkan kabel dari catu daya ke soket dinding dan juga hubungkan konektor monitor ke port video card, konektor kabel keyboard dan konektor mouse ke port mouse.


8. Pemeriksaan Hasil Perakitan Komputer.

Setelah komputer selesai dirakit, kita lakukan pemeriksaan dan pengetesan hasilnya dengan program BIOS, caranya yaitu :

• Nyalakan komputer dan monitor, lihat layar monitor dan juga dengarkan suara dari speaker.

• Nah program Fost dari Bios ini akan otomatis mendeteksi hardware apa saja yang sudah dipasang pada komputer.

• Lakukan setting untuk nilai dari kapasitas hardisk dan boot sequence.

• Kalau sudah lalu simpan hasil settingan dan exit dari setup BIOS, maka komputer meload system operasi dengan urutan pencarian yang disesuaikan dengan settingan boot sequence pada Bios.

• Masukkan CD Bootable yang berisi sistem operasi pada drive pencarian.

CATATAN PENTING...!!!

Solusi bila terjadi masalah pada hasil perakitan komputer :

• Hidupkan komputer, apabila komputer dan monitor tidak hidup, periksa kabel daya pada colokan listrik sudah terhubung apa belum.

• Apabila waktu dinyalakan, tampilan layar monitor ngeblank / berwarna hitam, pasti ada kesalahan dan apabila pada CPU terdengar bunyi beep, maka betulkan penempatan RAM / memori pada soket.

• Apabila card adapter tidak terdeteksi, periksa penempatan card adapter sudah pas apa belum ke slotnya.

• Apabila LED dari harddisk atau CD menyala terus, periksa konektornya sudah terhubung apa belum.

Perakitan komputer anda sudah selesay jika anda ingin meneruskan masalah tahap penginstalan system oprasi dan pemasangan lain nya BACA SAJA DI DUNIA KOMPUTER. hanya di BERBAGI ILMU-TERLENGKAP.

Read More

Langkah - langkah Menginstall Windows 8

Bagi yang masih belum tahu langkah2 menginstall windows 8, baik memakai CD/DVD ataupun memakai USB flahdisk, berikut langkah2 untuk menginstall edisi pratinjau pengembang windows 8 dari microsoft. Windows 8 edisi Pengembang adalah versi pra-beta dari microsoft untuk pengujian dan tujuan pengembangan. ini tidak dianjurkan di install pada pc yang masih aktif digunakan.
Jika ada rencana untuk membuat dual booting, pastikan anda menyediakan partisi primer lebih dari 20GB. dan jika ada rencana untuk instalasi bersih, pastikan backup dahulu file2nya kemudian baru diformat harddisk C nya, lalu install bersih windows 8 nya.

1. Boot komputer anda dengan media instalasi windows 8 Developer.
2. Mungkin butuh beberapa menit untuk memuat file-file, dan kemudian akan membawa Anda ke layar instalasi. Pilih pilihan yang sesuai dan klik Next.


3. Sekarang klik pada “Install Now” untuk melanjutkan


4. centang “Accept the terms and conditions” dan kemudian klik “Next”.


5. Disini kita bisa memilih opsi apakah ingin meng-upgrade windows kita ke windows 8 Edisi Developer atau ingin melakukan instalasi bersih. Pilih Custom (Advanced) untuk melanjutkan instalasi bersih.


6. Pada layar ini Anda dapat memilih drive yang ingin Anda instal, di sini kita memiliki kemampuan untuk mengelola disk, format, membuat partisi dll Jika Anda berencana untuk men-setup Dual boot maka Anda dapat memilih drive yang berbeda. Setelah Anda mengkonfigurasi drive klik “Next”


7. Itu saja sekarang akan dimulai proses instalasi, tunggu sampai selesai yang mengambil waktu 10 menit sampai 1 jam tergantung pada konfigurasi Hardware.


8. Setelah itu menyelesaikan instalasi Komputer Anda akan reboot dan akan mempersiapkan pengaturan2. Jadi silahkan menunggu beberapa saat.


9. Sekarang akan membawa Anda untuk mempersonalisasi pengaturan desktop Anda. Silahkan pilih “Express settings” yang pada layarnya tertera keterangan tentang apa saja settingan akan dilakukan.


10. Tidak seperti sistem operasi lain, pada Windows 8 Anda dapat login menggunakan account Windows Live. Jadi, Anda dapat memasukkan informasi account Windows Live Anda.

Jika tidak ingin menggunakan metode login ini, silahkan klik pada “I don’t want to log in with a Windows Live ID”.

Anda dapat memilih “Local account” untuk membuat Username dan Password untuk login ke Windows Anda.

Setelah semua informasi telah dimasukkan, klik “Next”.

11. Sekarang Windows akan mengkonfigurasi pengaturan Anda


Setelah semuanya di setup, maka kita akan disuguhkan tampilan Desktop Windows 8.

Selamat! Anda sekarang telah berhasil menginstal Windows 8 edisi Pengembang di komputer Anda.

Read More

Cara menginstal windows vista

LANGKAH MENGINSTAL WINDOWS VISTA

Anda ingin belajar cara menginstal sendiri Windows Vista di komputer Anda?, tanpa perlu membawanya ke tempat service komputer. Berikut ini saya akan mengajak Anda untuk belajar menginstal Windows Vista secara jelas dan bertahap. Instalasi Windows Vista bisa dikatakan cukup mudah dan simpel bagi yang sudah berpengalaman. Bagi yang awam atau belum pernah mencoba mungkin akan terlihat susah dan berbahaya.
Intinya, bagi yang ingin belajar tidak ada kata susah atau menakutkan. Melakukan instalasi Windows Vista itu sangat mudah dan hanya membutuhkan waktu kurang lebih sekitar 1 jam atau kurang, tergantung dari spesifikasi komputer yang Anda miliki. Panduan ini berlaku bagi Anda yang memiliki komputer baru ataupun bagi yang ingin menginstal ulang Windows yang ada dikomputer Anda. Dari pada harus mengeluarkan uang sejumlah 100-150rb untuk instalasi Windows Vista di tempat service, ada baiknya uang tersebut Anda simpan untuk jajan atau beli buku.
Sebelum memulai instalasi Windows Vista, ada beberapa hal yang harus Anda persiapkan untuk proses instalasi dan setelah instalasi. Langkah-langkah tersebut diantaranya:

1. Persiapkan DVD master Windows Vista (boleh yang original atau bajakan, terserah Anda). Jika beli bajakan harganya Antara 30rb hingga 35rb, atau bisa ke Rental CD Program dengan uang sekitar 6rb rupiah. Jika mau beli yang ori juga boleh dengan harga yang paling murah sekitar 800rb hingga 1,5juta.
2. Persiapkan CD Driver untuk komponen hardware komputer Anda seperti CD Driver Mainboard, Driver VGA, Driver lainnya. Ini untuk instalasi hardware setelah proses instalasi Windows selesai. CD-Driver ada pada paket pembelian komputer Anda.
3. Persiapkan CD-Program atau Software yang Anda perlukan.
4. Tisu untuk membersihkan keping DVD  jika sewaktu-waktu pada saat proses instalasi sedikit ngadat.
5. Jangan lupa untuk berdoa…he…he…

Pihak Microsoft sendiri mendesain proses instalasi Windows dapat dilakukan oleh orang awam sekalipun, jadi tentunya proses instalasi ini terbilang sangat mudah, tinggal membaca petunjuk yang ada saja. Tapi, jika memang Anda takut membuat komputer rusak, ikuti langkah-langkah berikut ini.
Spesifikasi komputer yang diperlukan untuk dapat menjalankan Windows Vista adalah:
Processor intel/AMD dengan kecepatan 1,6 GHz
Harddisk minimal 40GB
Memory minimal 512 MB, rekomendasi 1 GB.
VGA Card dengan memory 128 MB, atau VGA onboard Intel 945,950,965.
sekarang langsung saja kita mulai proses instalasi Windows Vista di komputer Anda. Pastikan komputer Anda sudah terpasang DVD-ROOM atau DVD-RW, berikut langkah-langkahnya:
1. SETTING BOOT DEVICE
Setting boot device perlu Anda lakukan untuk melakukan booting instalasi Windows pada DVD-ROOM Anda. Untuk mengatur boot device dan mengecek boot device Anda, masuk pada menu BIOS dikomputer Anda. Pada saat Anda pertama kali menyalakan komputer, tekan tombol DEL atau F2 pada keyboard. Pada menu bios, pilihlah menu Advanced Chipset Setting / Boot Setup, kemudian atur prioritas boot device pertama dengan DVD-ROOM Anda, kemudian boot device priority yang kedua dengan Harddisk Anda. Setelah itu simpan konfigurasi tersebut dengan memilih menu Save Current Setting pada menu utama bios, atau dapat menekan tombol F10 kemudian Enter. Kemudian komputer akan Restart. Masukkan DVD Instalasi Windows Vista pada DVD-ROOM Anda.
Untuk menu BIOS rata-rata hampir sama untuk semua komputer, meskipun berbeda namun perbedaannya hanya sedikit dan itupun hanya tata letak menu dan shortcut-shorcut yang ada.
2. INSTALASI WINDOWS VISTA
Perhatikan layar monitor Anda, pada saat Anda selesai melakukan settingan BIOS komputer akan restart dan melakukan pencarian boot device pada DVD-ROOM. Maka kemudian akan muncul pesan dilayar “Press any key to boot from CD or DVD..“. Jika Anda melewatkan pesan ini, restart kembali komputer Anda dan tunggu pesan ini muncul kembali. Tekan sembarang tombol pada keyboard Anda untuk masuk kedalam booting DVD Windows Vista. Lihat Gambar !

Tunggu beberapa saat, komputer Anda akan meload file-file untuk instalasi Windows Vista. Tunggu hingga proses loading files Windows selesai. Lihat Gambar!

Setelah proses loading files instalasi Windows selesai, maka akan muncul welcome screen untuk instalasi Windows Vista.  Rubah pilihan Time and Currency Format menjadi format Indonesia (ID). Kemudian tekan tombol NEXT. Setelah Anda menekan tombol next, kemudian pilih INSTAL NOW. Lihat Gambar!


Setelah itu akan muncul halaman Licensi Windows Vista. Beri centang pada tulisan I Accept the license terms, lalu tekan tombol Next. Pada halaman berikutnya akan terdapat 2 pilihan instalasi Vista, Upgrade dan Costum. Karena ini merupakan instalasi dari nol tanpa proses upgrade, maka pilih Costum. Lihat Gambar!


Kemudian akan tampil halaman untuk pengaturan harddisk yang akan digunakan untuk instalasi Windows Vista Anda. Jika Anda memakai harddisk yang benar-benar baru, pilihlah menu NEW untuk membuat partisi dan menformat harddisk Anda. Pilih kapasitas yang sesuai dengan ukuran harddisk Anda. Sebagai pilihan, jika harddisk Anda berkapasitas 80GB, partisi harddisk Anda menjadi 2 dengan ukuran masing-masing 40GB. jika harddisk Anda berkapasitas lebih besar dari 80GB, buatlah partisi untuk instalasi Windows Vista sebesar 50GB. Instalasi Windows Vista memerlukan kapasitas harddisk minimal sebesar 10GB. Partisi harddisk yang saya gunakan sekitar 50GB. Setelah Anda buat partisi baru untuk instalasi Windows Vista, format partisi tersebut dengan menekan link format. Tunggu hingga proses format selesai. Kemudian pilih partisi tersebut (umumnya partisi C:) dan proses akan berlanjut ke halaman proses instalasi Windows Vista. Lihat Gambar!
Oh iya, proses format harddisk akan menghilangkan semua file-file lama di harddisk Anda, pastikan Anda sudah memindahkan file tersebut sebelum Anda memulai instalasi Vista.


Proses ini merupakan proses paling lama dari proses instalasi Windows Vista. Dibutuhkan waktu kurang lebih antara 30menit hingga 1 jam, tergantung dari spesifikasi komputer Anda. Tunggulah proses ini hingga selesai. Pada saat proses ini berlangsung, biasanya monitor komputer Anda akan bekedip dan kadang mati, biarkan saja, Windows sedang melakukan kalibrasi pada monitor Anda. Setelah proses ini selesai, maka akan muncul halaman untuk mengisikan USERNAME (nama pengguna) komputer, NAMA komputer, Time Zone Format. Untuk pilihan Windows Security Automaticly pilih saja  ASK ME LATER. Isikan masukan-masukan diatas dengan nama pengguna nama Anda sendiri, nama komputer terserah Anda. Lihat Gambar!





Proses utama instalasi Windows Vista telah selesa, Anda dapat langsung mengklik tombol Start. Proses utama selesai dan akan berlanjut ke proses berikutnya.
3. PERFORM COMPUTER PERFORMANCE
Setelah proses utama instalasi Windows Vista selesai, maka kemudian proses yang berlangsung adalah untuk menilai kemampuan hardware komputer Anda. Proses ini memakan waktu sekitar 10 menit, tunggulah hingga proses ini selesai. Proses ini digunakan untuk memberi nilai komputer Anda, dan apakah komputer Anda dapat menggunakan fasilitas Windows Aero. Windows Aero merupakan fitur andalan Windows Vista yang menampilkan efek gelas dan transparasi. Fitur ini sangat dipengaruhi oleh kemampuan Kartu Grafis (Graphic Card) Anda. Setelah proses ini selesai, maka proses instalasi Windows Vista telah selesai dan Anda akan dibawa masuk kedalam desktop Windows Vista. Jika Anda menggunakan spesifikasi komputer seperti yang saya sebutkan sebelumnya, maka Anda bisa langsung menikmati fitur Aero. Jika fitur Aero tidak muncul, maka Anda perlu untuk melakukan instalasi driver-driver komponen komputer Anda. Lihat Gambar!


4. INSTALASI DRIVER-DRIVER
Untuk mengecek apakah komponen-komponen komputer Anda telah dikenali oleh Windows buka menu Device Manager. Oh iya hampir lupa, sebaiknya Anda matikan dulu fitur UAC Windows Vista, biar tidak merepotkan Anda. Untuk menonaktifkannya, klik start menu dan klik gambar username Anda pada pojok kanan atas, atau bisa buka Control Panel pilih User Account pilih Account Anda. Kemudian klik Turn User Account Control On or Off. Hilangkan tanda centang pada pilihan yang ada. Setelah itu komputer akan diminta untuk melakukan restart, Restart komputer Anda.! Lihat Gambar!




Setelah Anda melakukan restart, UAC telah dinonaktifkan. Sekarang bukalah Device Manager. Caranya klik tombol start menu, kemudian klik kanan menu My Computer dan pilih Properties. Pada menu System ini, pilih Device Manager pada pojok kiri atas. Lihat Gambar!


Maka akan tampil jendela yang menampilkan informasi hardware/komponen yang terpasang di komputer Anda. Untuk komponen yang memiliki icon gambar tanda tanya (?), itu menandakan bahwa komponen tersebut belum dikenali oleh Windows, dan harus dilakukan instalasi driver komponen komputer tersebut. Jika Anda memiliki CD driver untuk komponen komputer seperti CD-Driver bawaan mainboard, CD-Driver VGA, CD-Driver printer dan lainnya. Silahkan masukkan CD-Driver tersebut dan lakukan proses instalasi driver komponen komputer Anda. Pastikan pada jendela Device manager tidak ada lagi icon tanda tanya (?).

Komputer Anda siap digunakan dan di pasangi program-program sesuai kebutuhan Anda.
Untuk komputer-komputer baru, misal komputer dengan chipset intel GMA 945, GMA950 dan GMA 960 tidak perlu lagi menginstal driver, karena semua komponennya sudah dikenali oleh Windows Vista. Untuk graphic card seperti ATI Radeon 9xxx dan N-Vidia 8xxx perlu dilakukan instalasi driver graphic card Anda.
Jika Anda menggunakan Windows Vista Bajakan alias beli di kios software dipinggir jalan, setelah Anda melakukan instalasi Windows Vista dan mematikan UAC, sebaiknya aktifkan dulu windows Anda dengan membaca panduan aktivasi Windows Vista pada folder CRACK di DVD instalasi Windows Vista, saya tidak jelaskan caranya disini karena tiap versi berbeda-beda. Sebaiknya baca panduan untuk aktivasinya.

Read More

topologi jaringan

PENGERTIAN MACAM MACAM TOPOLOGI JARINGAN KOMPUTER

Pengertian, macam-macam topologi jaringan komputer ~ Saat ini sudah banyak sekali pengguna perangkat topologi jaringan komputer, terutama di perkantoran dan sebagainya. Penggunaannya sangat membantu upaya mempermudah akses suatu data ke server secara bersamaan. Hal inilah yang merupakan alasan utama pembentukan topologi jaringan komputer tersebut. Dan seiring dengan perkembangan jaringan maka berkembang pula macam-macam topologi jaringan komputer tersebut.

Pengertian topologi jaringan komputer

Pengertian topologi jaringan adalah suatu tehnik untuk menghubungkan komputer yang satu dengan komputer lainnya yang merangkai menjadi sebuah jaringan, dimana penggunaan topologi jaringan didasarkan pada biaya, kecepatan akses data, ukuran maupun tingkat konektivitas yang akan mempengaruhi kualitas maupun efiensi suatu jaringan.

Ada bermacam macam topologi jaringan komputer yang banyak di gunakan saat ini antara lain adalah Topologi Bus, Topologi Ring, Topologi Star, Topologi Mesh, Topologi Linear, masing-masing jenis topologi ini mempunyai kelebihan dan kekurangannnya sendiri.

Macam-macam topologi jaringan komputer

1. Topologi Bus

Jenis topologi bus ini menggunakan kabel tunggal, seluruh komputer saling berhubungan secara langsung hanya menggunakan satu kabel saja. Kabel yang menghubungkan jaringan ini adalah kabel koaksial dan dilekatkan menggunakan T-Connector. Untuk memaksimalkan penggunaan jaringan ini sebaiknya menggunakan kabel Fiber Optic karena kestabilan resistensi sehingga dapat mengirimkan data lebih baik.

Kelebihan Topologi Bus :
1. Mudah untuk dikembangkan
2. Tidak memerlukan kabel yang banyak
3. Hemat biaya pemasangan

Kelemahan topologi bus :
1. Tidak stabil, jika salah satu komputer terganggu maka jaringan akan terganggu
2. Tingkat deteksi kesalahan sangat kecil
3. Sulit mencari gangguan pada jaringan
3. Tingkat lalu lintas tinggi / sering terjadi antrian data
4. Untuk jarak jauh diperlukan repeater

2.Topologi Ring

Jenis topologi ring ini, seluruh komputer dihubungkan menjadi satu membentuk lingkaran (ring) yang tertutup dan dibantu oleh Token, Token berisi informasi yang berasal dari komputer sumber yang akan memeriksa apakah informasi tersebut digunakan oleh titik yang bersangkutan, jika ada maka token akan memberikan data yang diminta oleh titik jaringan dan menuju ke titik berikutnya. seluruh komputer akan menerima setiap signal informasi yang mengalir, informasi akan diterima jika memang sudah sesuai dengan alamat yang dituju, dan signal informasi akan diabaikan jika bukan merupakan alamatnya sendiri. Dengan kata lain proses ini akan berlanjut terus hingga sinyal data diterima ditujuan.

Kelebihan :
1. Tidak menggunakan banyak kabel
2. Tingkat kerumitan pemasangan rendah
3. Mudah instalasi
4. Tidak akan terjadi tabrak data
5. Mudah dirancang

Kekurangan :
1. peka kesalahan jaringan
2. Sulit untuk dikembangkan
3. Jika salah satu titik jaringan terganggu maka seluruh komunikasi data dapat terganggu

3. Topologi Star

Pada topologi jenis star ini, setiap komputer langsung dihubungkan menggunakan Hub, dimana fungsi dari Hub ini adalah sebagai pengatur lalu lintas seluruh komputer yang terhubung. Karena menggunakan proses pengiriman dan penerimaan informasi secara langsung inilah yang menyebabkan biaya pemasangannya juga tinggi.

Kelebihan :
1. Deteksi kesalahan mudah dilakukan
2. Perubahan stasiun mudah dilakukan dan tidak mengganggu jaringan lain
3. Mudah melakukan control
4. Tingkat keamanan tinggi
5. Paling fleksibel

Kekurangan :
1. Menggunakan banyak kabel
2. Ada kemungkinan akan terjadi tabrakan data sehingga dapat menyebabkan jaringan lambat
3. Jaringan sangat tergantung kepada terminal pusat
4. Jaingan memakan biaya tinggi
5. Jika titik komputer pusat terjadi gangguan maka terganggu pula seluruh jaringan


4. Topologi Tree

Topologi tree ini merupakan hasil pengembangan dari topologi star dan topologi bus yang terdiri dari kumpulan topologi star dan dihubungkan dengan 1 topologi bus. Topologi tree biasanya disebut juga topologi jaringan bertingkat dan digunakan interkoneksi antar sentral.
Pada jaringan ini memiliki beberapa tingkatan simpul yang ditetapkan dengan suatu hirarki, gambarannya adalah semakin tinggi kedudukannya maka semakin tinggi pula hirarki-nya. Setiap simpul yang memiliki kedudukan tinggi dapat mengatur simpul yang memiliki kedudukan yang rendah. Data dikirim dari pusat simpul kemudian bergerak menuju simpul rendah dan menuju ke simpul yang lebih tinggi terlebih dahulu.
Topologi tree ini memiliki kelebihan dan kelemahan yang sama dengan topologi star antara lain :

Kelebihan :
1. Deteksi kesalahan mudah dilakukan
2/ Perubahan bentuk suatu kelompok mudah dilakukan dan tidak mengganggu jaringan lain
3. Mudah melakukan control

Kekurangan :
1. Menggunakan banyak kabel
2. Sering terjadi tabrakan data
3. Jika simpul yang lebih tinggi rusak maka simpul yang lebih rendah akan terganggu juga
4. Cara kerja lambat

5.Topologi  Mesh / Jala

Topologi Mesh merupakan rangkaian jaringan yang saling terhubung secara mutlak dimana setiap perangkat komputer akan terhubung secara langsung ke setiap titik perangkat lainnya. Setiap titik komputer akan mempunyai titik yang siap untuk berkomunikasi secara langsung dengan titik perangkat komputer lain yang menjadi tujuannya.

Kelebihan :
1. Dinamis dalam memperbaiki setiap kerusakan titik jaringan komputer
2. Data langsung dikirimkan ke tujuan tanpa harus melalui komputer lain
3. Data lebih cepat proses pengiriman data
4. Jika terjadi kerusakan pada salah satu komputer tidak akan mengganggu komputer lainnya

Kekurangan :
1. Biaya untuk memasangnya sangat besar.
2. Perlu banyak kabel
3. Perlu banyak port I/O , setiap komputer diperlukan n-1 port I/O dan sebanyak n(n-1)/2 koneksi. Misalnya ada 4 komputer maka diperlukan kabel koneksi sebanyak 4(4-1)/2 =6 kabel dan memerlukan 4-1 = 3 port.
4. Proses instalasi sulit dan rumit

6. Topologi linear

Topologi ini merupakan perluasan dari dari topologi bus dimana kabel utama harus dihubungkan ke tiap titik komputer menggunakan T-connector. Topologi tipe ini merupakan jenis yang sederhana menggunakan kabel RG-58.

Kelebihan :
1. Sederhana jaringannya
2. Hemat kabel
3. Mudah untuk dikembangkan

Kekurangan :
1. Deteksi kesalahan sangat kecil
2. Keamanan kurang terjamin
3. Lalu lintas data tinggi
4. Kecepatan transfer tergantung kepada jumlah pengguna, kecepatan turun jika jumlah pemakai bertambah
